B-M6-1ZI, Self-Clinching Blind Fasteners - Types B, BS - Metric
| Specifications Datasheets Animations | ||
|---|---|---|
| Model Number | B-M6-1ZI |
|
| Description | PEM® brand self-clinching blind fasteners provide permanently mounted blind threads in metal sheets as thin as 1 mm.
|
|
| Company Name | Zygology | |
| Product Name | Self-Clinching Blind Fasteners - Types B, BS - Metric | |

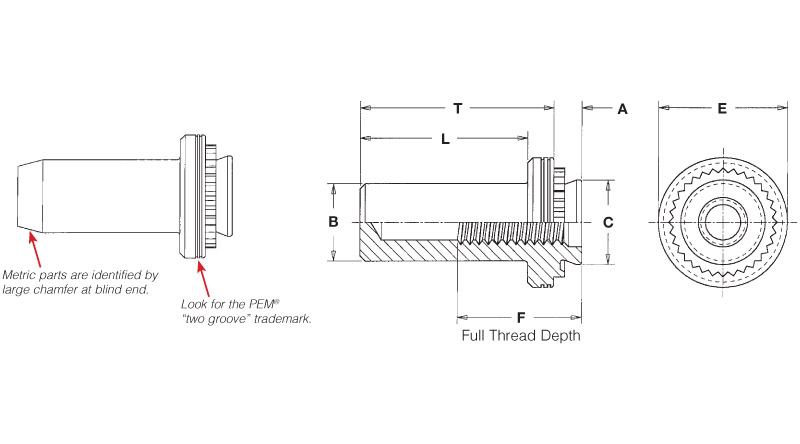

| A mm | 1.38 | |
| B mm | 7.80 | |
| CAD Supplier | PennEngineering® (PEM®) | |
| E mm | 11.10 | |
| F mm | 7.80 | |
| Fastener Material | Heat-Treated Carbon Steel | |
| For Use in Sheet Hardness | HRB 80 / HB 150 or less | |
| Hole Size in Sheet mm 2 | 8.75 | |
| L mm | 12.70 | |
| Min. Dist Hole C/L to Edge mm | 8.6 | |
| Shank Code | 1 | |
| Standard Finish | Zinc plated per ASTM B633, SC1 (5µm), Type III, colorless | |
| T mm | 14.30 | |
| Thickness mm | 1.4 | |
| Thread Code | M6 | |
| Thread Size | M6 x 1 | |
| Thread Specification | Internal, ANSI/ASME B1.13M, 6H | |
| CAD URL 3D | https://catalogue.zygology.com/cadviewer/ThreeDim?sn=b-m6-1zi | |
|
